| 類型 : | 有線電視設備 |
| 功能 : | 信號傳輸裝置，信號傳輸設備 |
| 認證 : | ISO |
| 條件 : | 最新 |
| 材料 : | 鋁壓鑄 |

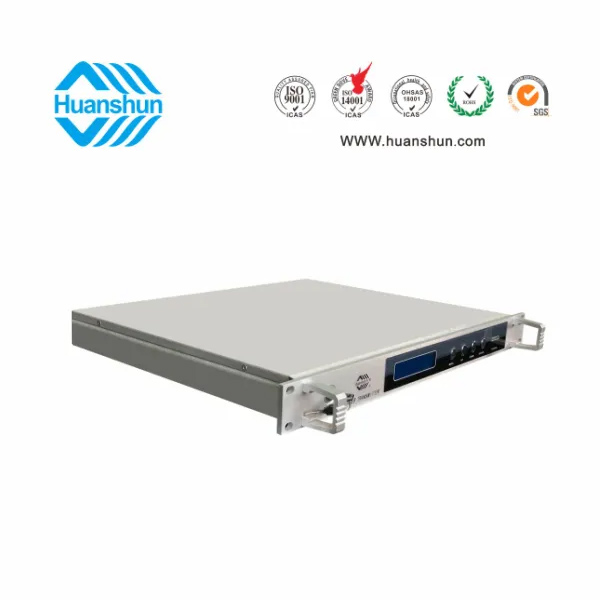

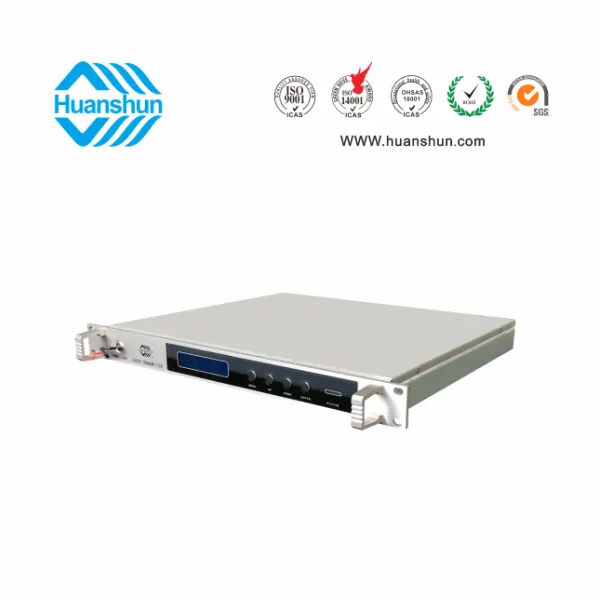

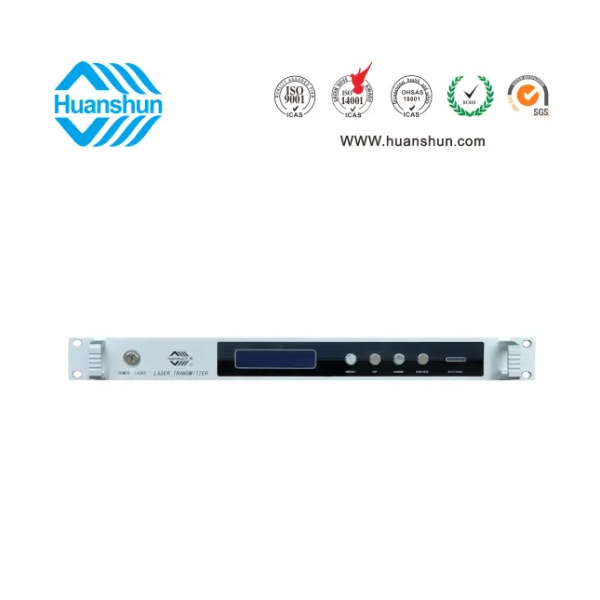

| 型號: | HS15110D-C |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 19x11x1.75(WxDxH) |
| 海關編碼 : | 8517622990 |
1550nm直接調制容易會產生嚴重的激光啁啾效應，致使激光器的偏置電流被CATV信號所調制，光頻發生偏移和抖動。啁啾疚會在1550nm處產生嚴重的失真。這種失真隨傳輸距離、傳輸帶寬和頻道數增加而變得嚴重。本機采用采用高線性、低啁啾DFB激光器，在1310nm多功能光發機的基礎上，增加預失真補償和啁啾補償，較大地改善了系統的傳輸指標，可用于1550nm系統模擬和數字復用多頻道信號20Km范圍內的光傳輸。也可用DWDM的窄波復用及IP/QAM。為方便1550段增加插播功能，本機也可增裝了WDM插波器件，使其功能一體化。
l 選用ORTEL或AOI-1550nmITU波長，帶半導體制冷制熱、背光監測的DFB激光器；
l 主控電路采用微機控制，且LCD整機工作狀態顯示，自動報警直至自我保護；
l 預放采用PDI砷化鎵低噪聲、高增益、大動態模塊，插播CNR特性優于國標；
l 高效能激光預失真校正、啁啾補償電路，有效改善非線性失真指標；
l 熱插撥主備模塊電源，抗浪涌、過壓過流防雷保護，抗雷擊電壓≥6000V；
l 光傳輸載波帶寬47～862/1000MHz，帶內不平度≤±0.75dB；
l 內置WDM器件，可接入主播光信號，完成插播功能；
l 選件式II類狀態監控應答器保證滿足國標并與SCTAE HMS WEB標準兼容。
項 目 | 性能指標 | ||
主波 | 主波波長 | nm | 1535-1565應避開插播波長±2.5nm |
主波功率 | dBm | -4～+9 | |
主波調制度 | % | 3.8(PAL60CH) | |
光學特性 | 激光波長 | nm | 1550±10（或ITU波長或根據用戶指定） |
激光線寬 | MHz | ≤1 FWHM(△λ) | |
邊模抑制比 | dB | ≥45 SMSR | |
等效噪聲強度 | dB/Hz | ≤-160 RIN (20～1000MHz) | |
消光比 | dB | ≥20 | |
輸出功率 | dBm | ≥10-插播損耗 | |
光反射損耗 | dB | ≥55 | |
光纖連接器 | FC/APC或SC/APC可選 | ||
射頻 | 工作帶寬 | MHz | 47～862或1000 |
輸入電平 | dBuV | 80±5，當傳輸頻道小于60CH按10lg60/n追加 | |
AGC特性 | dB | ±1 | |
平坦度 | dB | ≤±0.75 47-862/1000MHz | |
反射損耗 | dB | ＞16(47～550)MHz＞14[550～862/1000MHz | |
輸入阻抗 | Ω | 75(RF/INPUT) | |
射頻檢測 | dB | -20±1（最小輸入電平時檢測） | |
CNR | dB | ≥51（15Km光纖鏈路, 0dBm接收） | |
CTB | dB | ≤-65（15Km光纖鏈路, 0dBm接收） | |
CSO | dB | ≤-63（15Km光纖鏈路, 0dBm接收） | |
通用 | 網管接口 | RJ45（支持瀏覽器和SNMP） | |
供電/功耗 | V/W | 90～255/（雙電源≤50） | |
工作/儲存溫度 | ℃ | -20～55/-30～75 | |
工作相對濕度 | % | 5～95 | |
尺寸 | " | 19×10×1.75（W×D×H） | |
產品名稱 | 型號 | 技術參數 |
插播型 直調制光發射機 | HS 15107D-C | RF80 ± 5 dBuv 輸入，ITU 1550nm, ≥ 7、10 dBm -插播損耗（ ≤ 0.8dB)輸出；1U標準機箱，雙模塊熱插撥電源，AC90 ～ 255V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） |
| HS 15110D-C |
